本文将介绍VAV控制器常见的入门知识，帮助您更深入理解VAV系统的基本构成、核心控制逻辑及其功能的实现方式。

VAV系统基础与控制核心

VAV系统核心末端设备包含：VAV-BOX（变风量末端）、电动定/变风量阀、变风量风口。

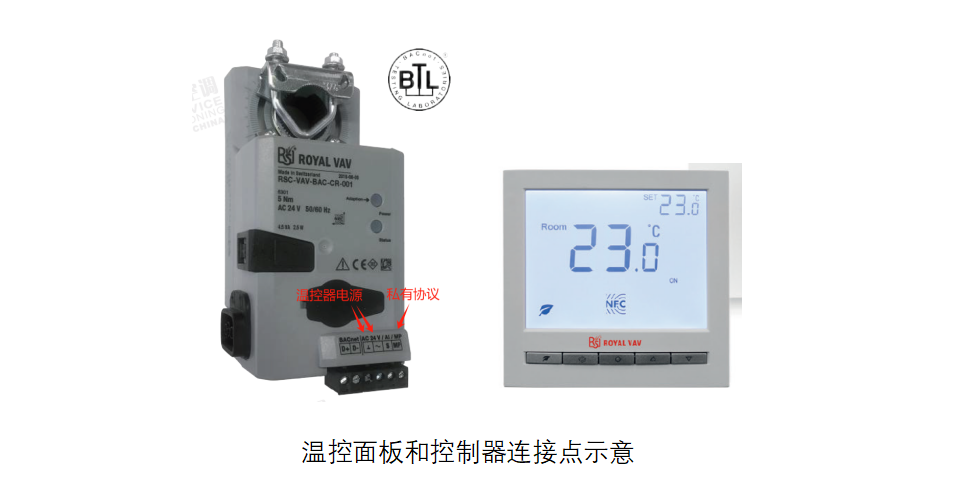

办公楼VAV-BOX常见连接： VAV控制器与温控器通常通过三根线连接：一根私有协议通讯线 + 两根供电线。

配对性： VAV温控面板与控制器通常是配套专用的，这与通用风机盘管温控器不同。

关键作用： 在办公楼VAV-BOX温度控制中，每个末端通常需配置一个温控器，由其监测所在区域温度。温控器的物理安装位置对控制效果至关重要！

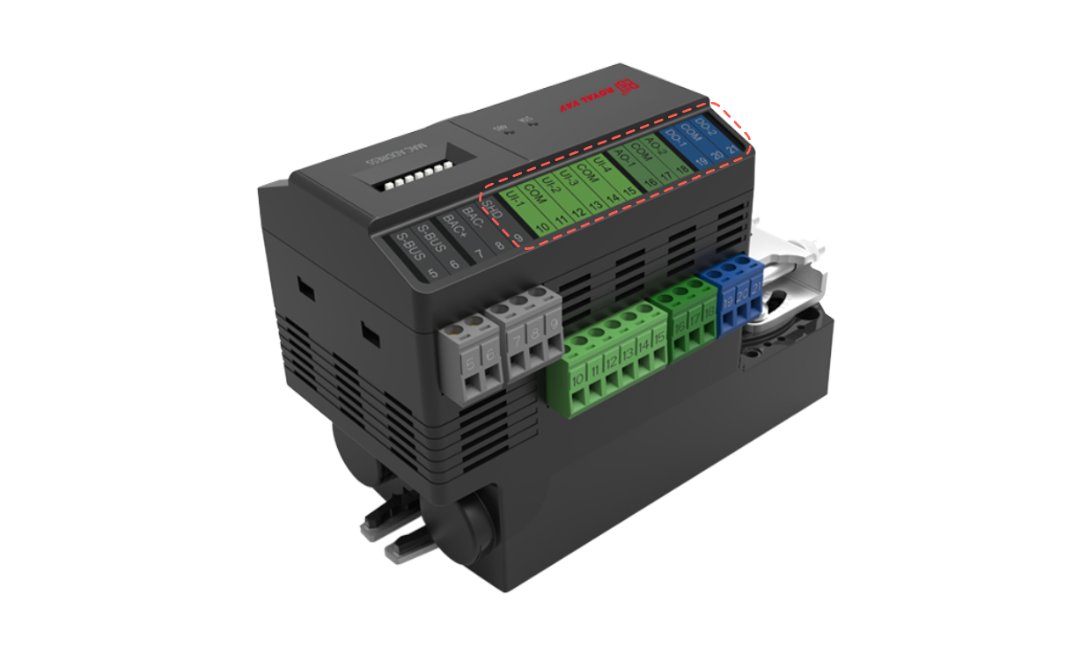

功能扩展之钥：VAV控制器的拓展I/O点

拓展I/O点分为四类，是实现高级功能的基础：

01、DI (开关量输入)

接收开关状态信号。

常见应用：

门窗磁开关信号：门开保持风量 / 窗开自动关闭VAV-BOX

02、DO (开关量输出)

控制开关状态设备。

常见应用：

控制电加热器启停（室温过低时）

控制热水阀开关（室温过低时）

控制并联式VAV-BOX内风机启停（室温过低时）

03、AI (模拟量输入)

接收连续变化的模拟信号（如 0-10V, 4-20mA）

常见应用：

外置房间温度传感器输入（允许控制面板灵活安装或取消）

送风温度输入（用于自动制冷/制热模式切换）

CO2浓度输入（调节风量维持设定CO2水平）

室内静压输入（调节风量维持设定静压）

定风量设定值、阀位反馈、静压设定值等输入

04、AO (模拟量输出)

输出连续变化的控制信号（如 0-10V, 4-20mA）

常见应用：

控制外置风阀执行器（0V=0%开度, 10V=100%开度）

控制电阻式电加热量（PID积分调节输出，维持送风温度）

控制水盘管热水阀开度（PID积分调节输出，维持送风温度）

输出实际风量值、阀位状态、室内实际静压值等

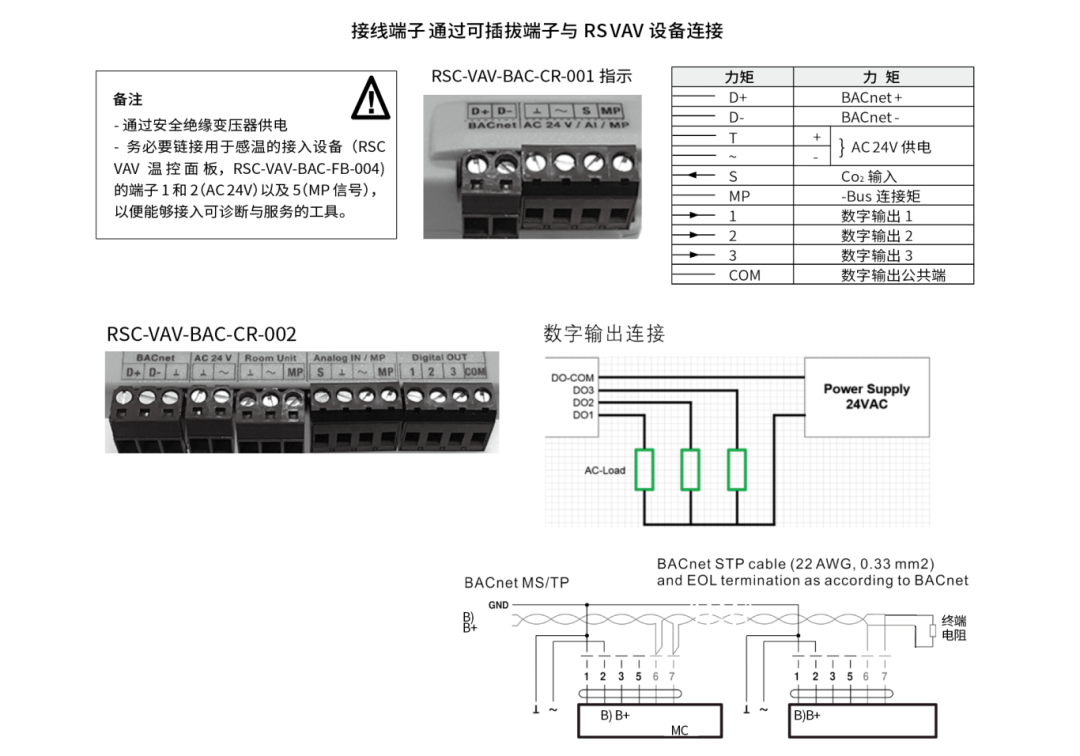

控制器拓展I/O点示意图（其中UI可作DI，也可作AI）

控制器的灵活性：可编程 vs 固化程序

01、固化程序控制器

控制逻辑固定，无法修改，只能在预设逻辑中选择。

02、可编程控制器

支持用户根据需求自由编写程序，实现高度定制化功能。

组网通讯关键：协议与总线配置

01、常见协议

BACnet MS/TP， Modbus RTU

02、线配置要点 (非常重要！)

单总线容量上限： 无论是BACnet MS/TP还是Modbus RTU，一条总线上连接的设备数量建议不超过32台。

通讯参数强制一致： 同一条总线上的所有控制器，必须设置相同的：

通讯协议

波特率 (Baud Rate)

Modbus RTU常用：9600, 14400, 19200, 38400

BACnet MS/TP常用：9600, 19200, 38400, 76800

奇偶校验 (Parity)：无校验 / 奇校验 / 偶校验

起始位、数据位、停止位（位格式需匹配）

掌握VAV控制器的基础知识是理解和设计高效VAV系统的第一步。通过合理利用其强大的I/O扩展能力和灵活的可编程性（如选择合适型号），并严格遵守组网通讯规则，方能实现精确、稳定、节能的室内环境控制。

皇家空调作为深耕 VAV 变风量末端领域的专业制造商，始终将 “为用户提供最优解决方案” 作为核心追求。我们深谙不同建筑的独特性，依托丰富的技术积累，皇家空调能够针对各类场景的个性化需求，量身定制灵活适配的控制逻辑：从末端设备的精准响应，到整体系统的协同运转，全方位满足不同空间对温度、风量的细致要求，让每一处环境都能实现高效、舒适的智能温控。关注后续文章，我们将深入探讨VAV系统的调试与优化策略！
