VAV风管系统的合理设计和施工，对于VAV系统后期是否可以正常运行和控制尤为关键。

01、VAV-BOX支管与主管的接管方式

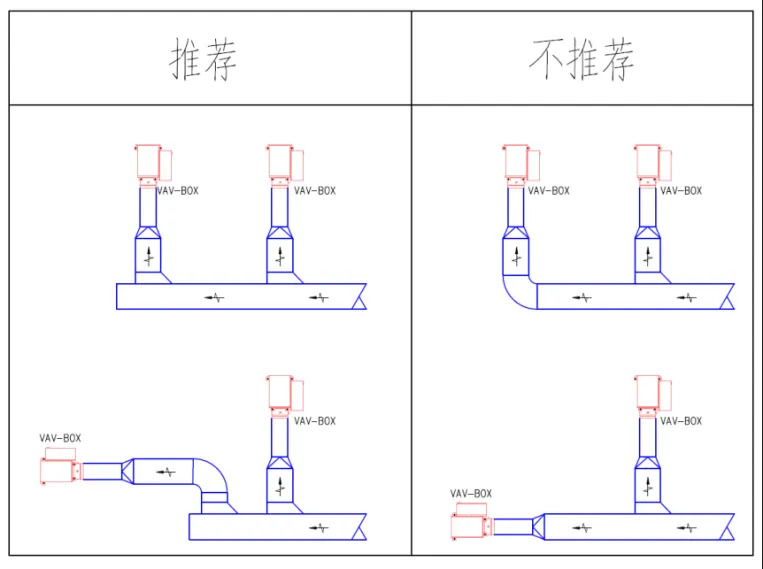

1.VAV-BOX支管与主管之间的接管采用侧接管的方式，详见图1。这种接管的方式可以保证各个VAV-BOX的入口静压更均衡，系统更容易调试。

图1

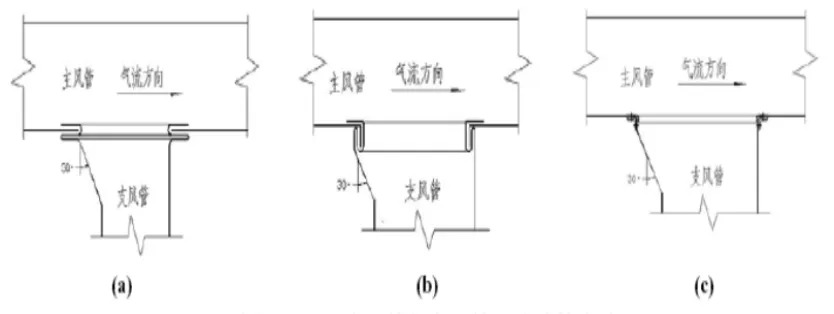

2. 支管接口应有45°过渡角或圆角，支管不能插入主管、接口不能有毛刺。连接方式参考图2。

图2

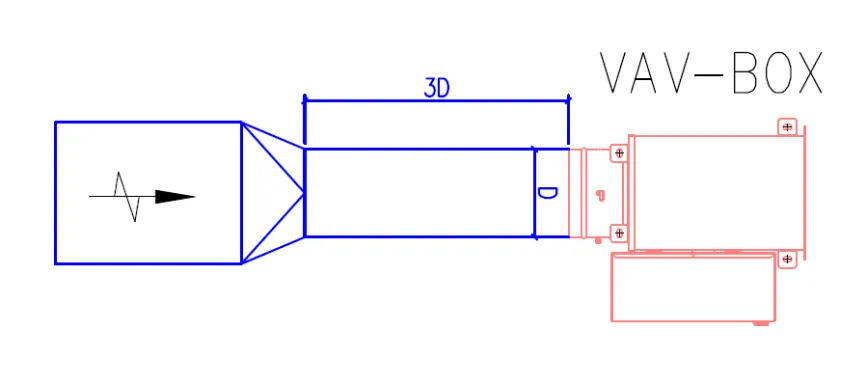

为了可以准确读取实际的送风量，VAV-BOX前直管段要求一般不小于入口直径的3~5倍。

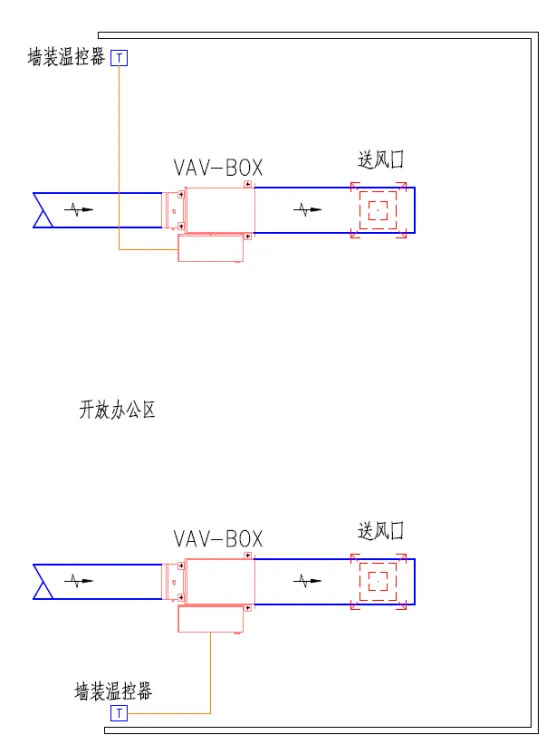

在没有特殊要求的情况下，每台VAV-BOX的控制器都会配置一个温控面板，且是通过这个温控面板来监测房间温度的，在设计阶段，需确定温控面板的位置，并提资给装修和电气专业，可以避免后期安装的时候，把温控面板都集中在一个位置安装，使得房间温度测量偏差大。

长沙金茂大厦

02、VAV-BOX连接方式

现场VAV-BOX的连接方式若不规范，会导致VAV系统漏风严重，后期难以调试成功。

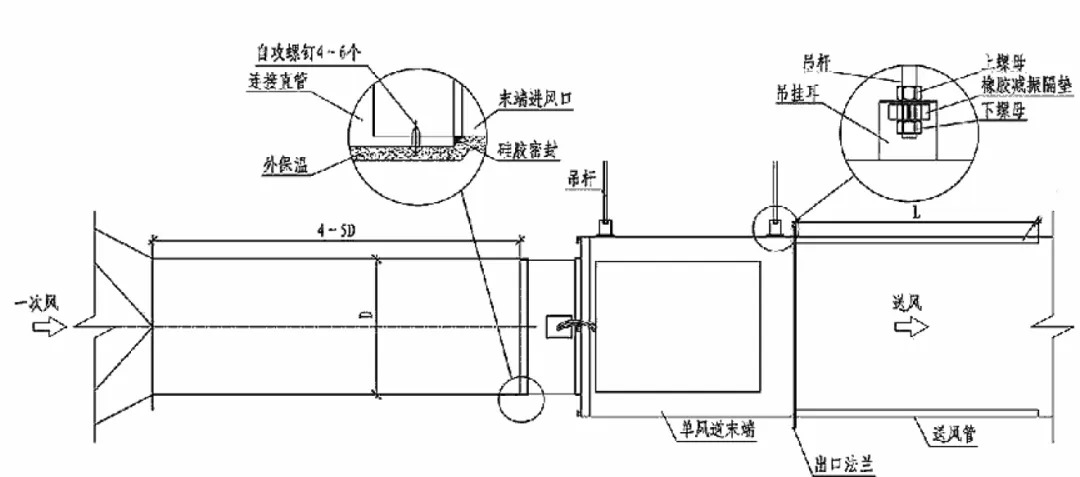

入口连接的直管段外套接在VAV-BOX进风口上，4~6个自攻螺钉固定，接缝处硅胶密封，防止漏风，并做外保温处理。VAV-BOX圆形入口段亦需外保温。VAV-BOX出风口采用法兰连接时，VAV-BOX与送风管法兰对中粘贴密封条，再用螺栓固定，防止松动与漏风。

上海华润中心

03、VAV-BOX单机调试注意要点

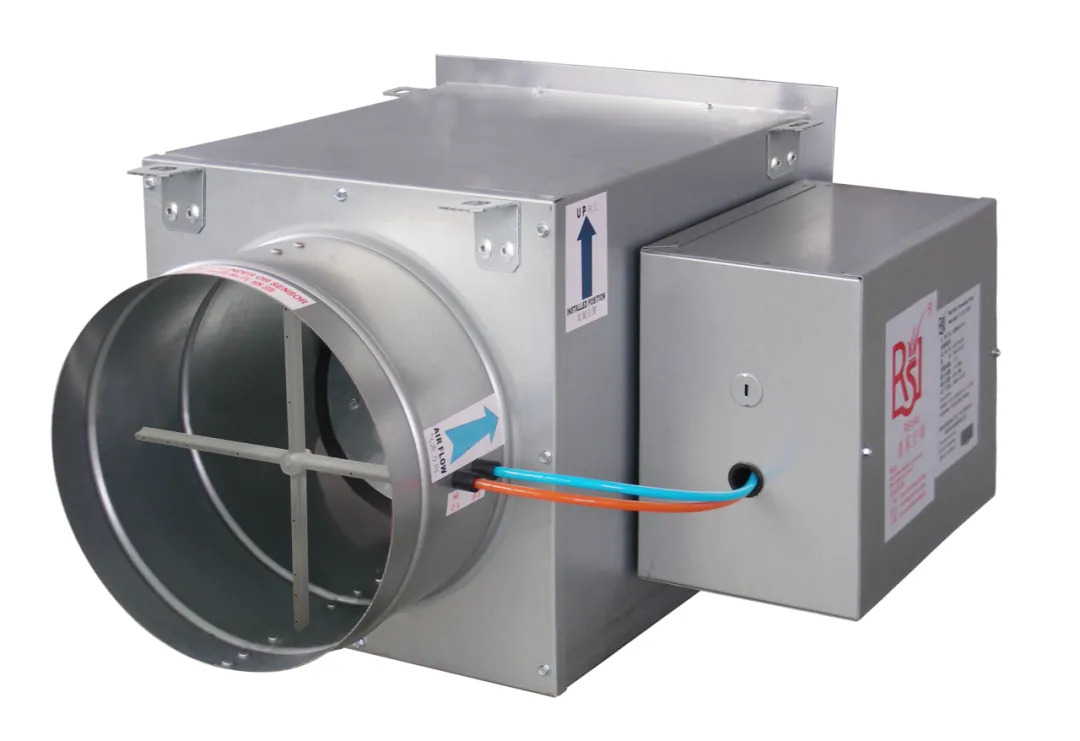

很多项目收到VAV-BOX后，会去做一个通电测试。当VAV-BOX没接入风管系统，单独接通电源时，会出现：无论温控面板是开机还是关机状态，VAV-BOX始终是全开状态，这个现象是否正常呢？

答：这种现象是正常的，很多VAV控制器的设定是，当面板关机时，VAV-BOX是走最小设定风量。由于此时VAV-BOX没接入风管系统，检测到的送风量为0，小于最小设定风量，所以阀门是全开状态。

济南平安金融中心

在做单机测试时，通常会去查看下面参数，去判断VAV-BOX是否运行正常。

1、当前风量

2、目标风量

3、当前阀位

4、运行模式

5、当前房间温度

6、设定温度

04、单机调试时可能遇到的问题

1、在确保了执行器转向正常后，测试设定温度正确后，VAV-BOX阀一直无法打开？

答：查看当前风量和目标风量，若当前风量远大于目标风量，基本可以判断是静压无法读取，检查VAV-BOX的静压气管和风速传感器气嘴是否脱落，漏气，对损坏部件进行更换。

2、VAV控制器无法读取到风量？

答：检查风速传感器气嘴，气管是否有漏气，堵塞，高低压气管是否在控制器上的位置接反。

广州新华保险大厦

从精准的设计方案到严谨的施工落地，再到科学的调试运行，每个环节的精益求精都是打造卓越VAV系统的关键密钥。皇家空调50年深耕VAV技术蓝海，以深厚行业底蕴铸就：自主研发的智能VAV末端产品矩阵，覆盖全场景需求；多个标杆项目的全链条系统集成经验，构建起行业领先的解决方案体系。让每一缕空气的流动都充满智慧，让每寸空间的温度都精准可控——这不仅是技术的突破，更是我们对舒适未来的郑重承诺。
