在前两章我们已经对单风道变风量末端有了深入的了解，常用的变风量末端设备除了单风道，还有风机动力型，那么风机动力型和单风道会有哪些不同，将会如何去应用呢，让我们一起深入学习一下吧。

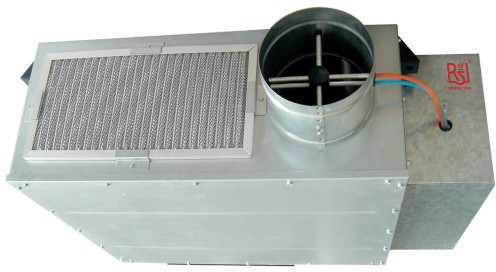

风机动力型变风量末端，也属于节流型末端，是在单风道的基础上增加了风机。根据风机与一次风阀不同的排列位置，分为串联型（FPS）和并联型（FPP）。
结
构
配
置

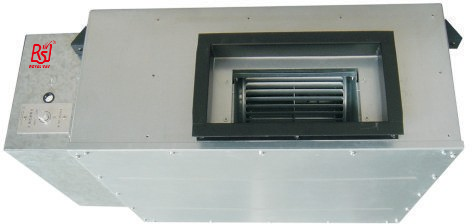

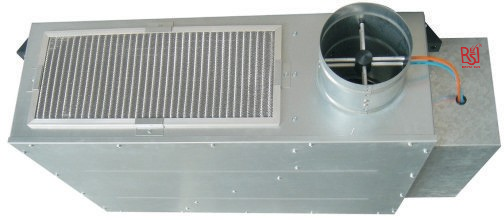

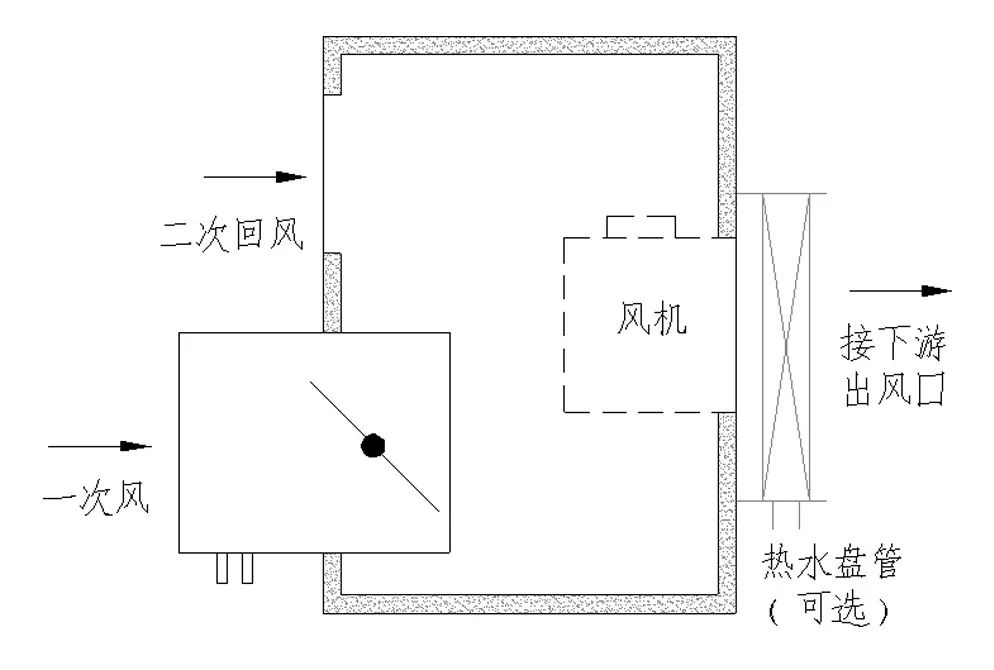

串联型
风机与一次风阀串联设置，经 AHU处理的一次风既通过一次风阀，又通过风机;风机始终运行，保持恒定的送风量。

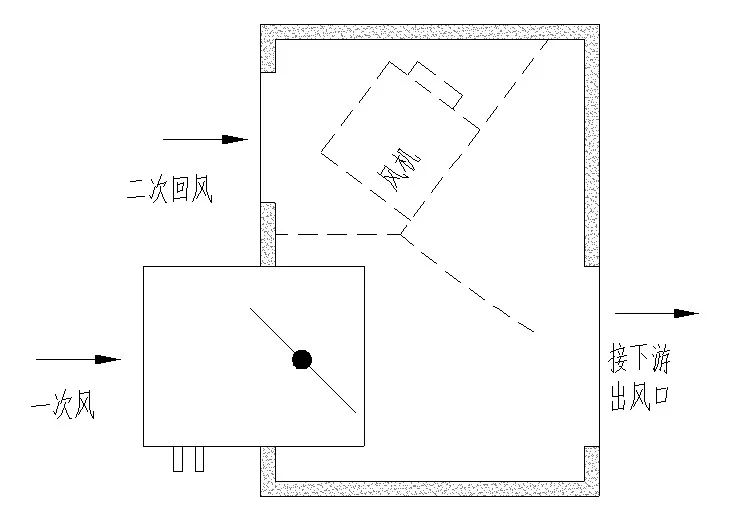

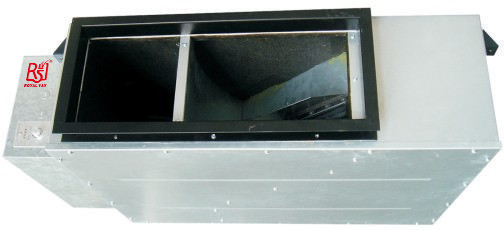

并联型
风机与一次风阀并联设置，经AHU处理的一次风只通过一次风阀，不通过风机；风机一般只在保持最小循环风量或再热模式时运行。
应
用
及
特
点
串联型
1
风机始终恒定风量运行，配合房间负荷的变化，改变混合的一次风风量，属于定送风量，变送风温度的末端。
2
常应用于以下场景：
（1）房间负荷小，一次风风量低，无法满足室内换气次数要求的场所（如大堂），采用串联风机动力型，可以提供良好的送风气流组织，防止送风冷下坠。
（2）变风量末端下游阻力较大，如末端管路过长或末端采用水盘管再热时，使用串联风机动力型克服下游阻力，可降低AHU风机运行静压值，实现系统节能。
（3）变风量空调系统采用低温送风时（8~12℃），串联风机动力型通过混合室内回风，提高末端送风温度，防止风口结露，满足送风温度要求。
并联型
1
风机一般只在再热模式时才运行，当风机不运行时，运行逻辑和单风道一致，根据房间负荷变化，调整一次风风量。当房间过冷时开启风机，吸入天花回风，提高末端送风温度，防止房间过冷。
2
常应用于以下场景：
（1）在新风量需求大，且房间负荷变化较大场所（如会议室），新风量需求大导致最小一次风量设定也会变大，会存在当房间人员较少，室内负荷较小时，房间会过冷的情况，使用并联风机动力型，可在房间过冷时，开启风机吸入天花回风，提高末端送风温度，防止房间过冷。
（2）再热末端采用热水盘管时，热水盘管安装在并联动力型风机的吸入口侧，热水盘管不会增加系统的阻力，降低系统运行能耗。
电
机
和
调
速
配
置
标准配置：三速电机，PCB电源驱动板和调速器。
在PCB电源驱动板上选择不同跳线，可以改变风机运行的档位（高，中，低档）。

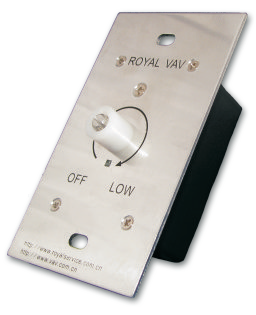

使用调速器，可在电机选择了高、中、低档的基础上，调节风机的风量和出口静压，匹配现场风量和静压的需求。
可选ECM电机，更静音，更节能
产
品
选
型

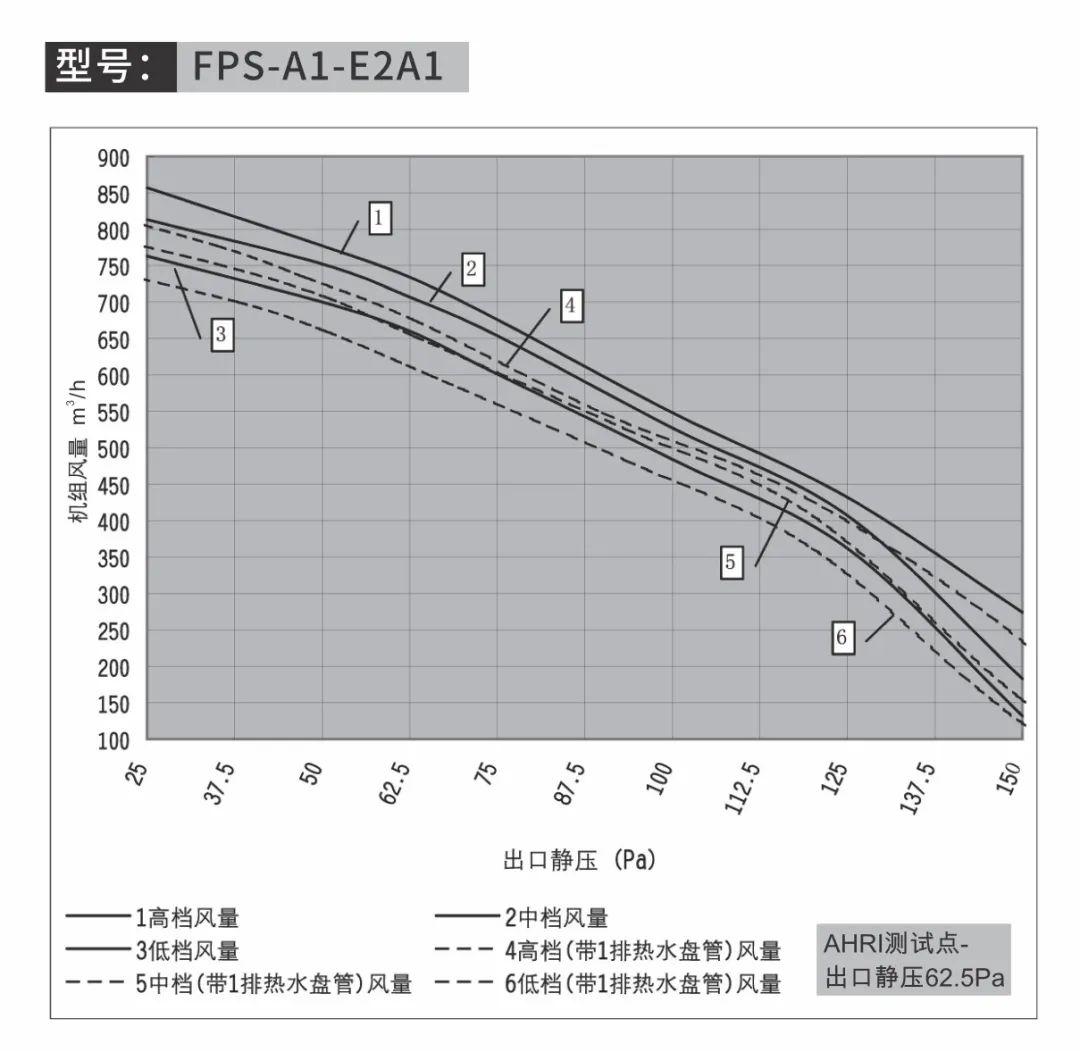

串联型
1. 根据房间的负荷需求，确定一次风设计的最大风量，根据房间最小新风量，加热，气流组织等需求，确定一次风设计的最小风量（通常为一次风设计风量的30%~40%）；
2. 根据房间换气次数的要求，确定风机风量（通常风机风量=一次风最大风量x1.0~1.3）；
3. 确定风量后，计算出风机所需静压；
4. 根据风量和静压，查看各型号的风机运行曲线，选择合适的型号。

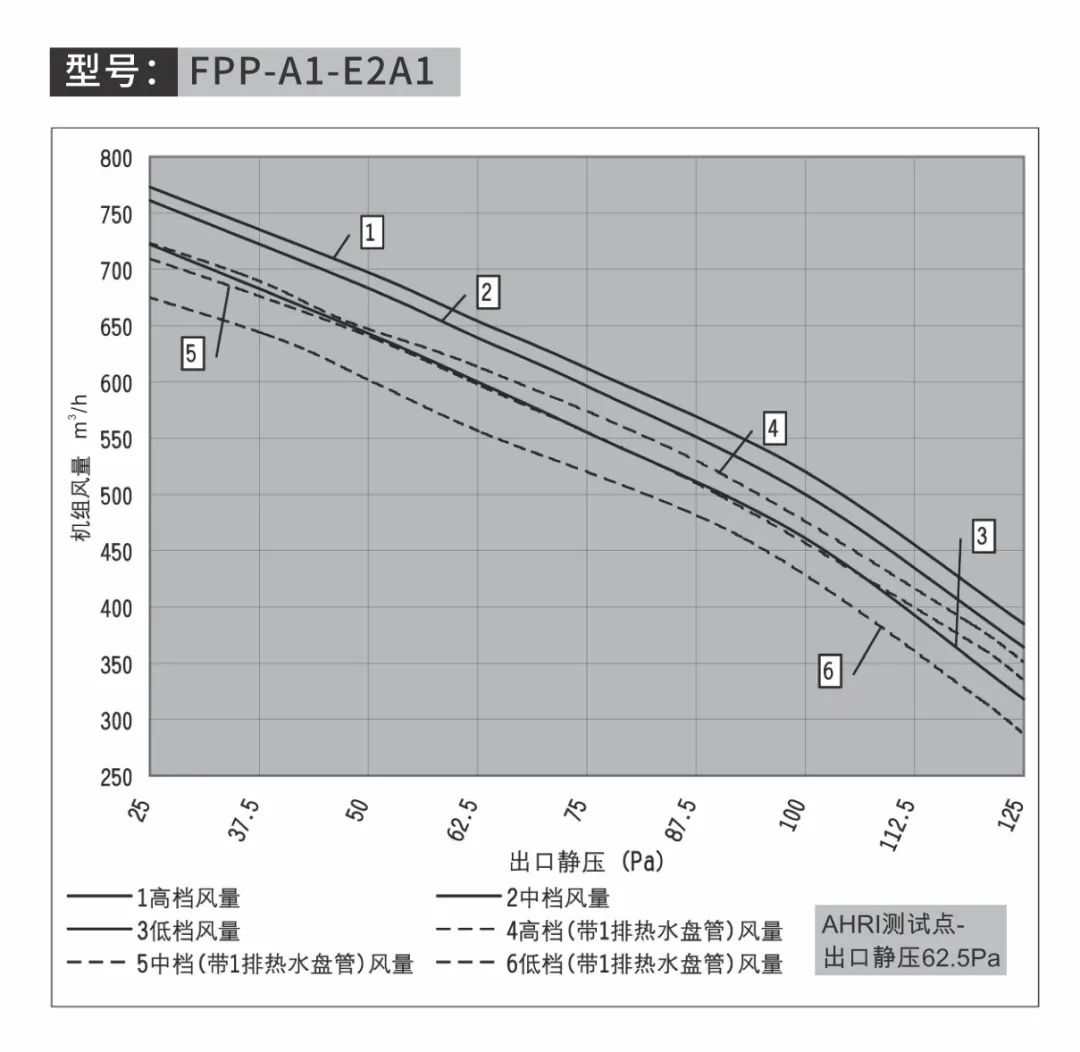

并联型
1. 根据房间的负荷需求，确定一次风设计的最大风量，根据房间最小新风量，加热，气流组织等需求，确定一次风设计的最小风量（通常为一次风设计风量的30%~40%）；
2. 风机风量可根据空调房间所需最小循环风量或按一次风设计风量的50%~80%选择，通常为60%；
3. 确定风量后，计算出风机所需静压；
4. 根据风量和静压，查看各型号的风机运行曲线，选择合适的型号。
