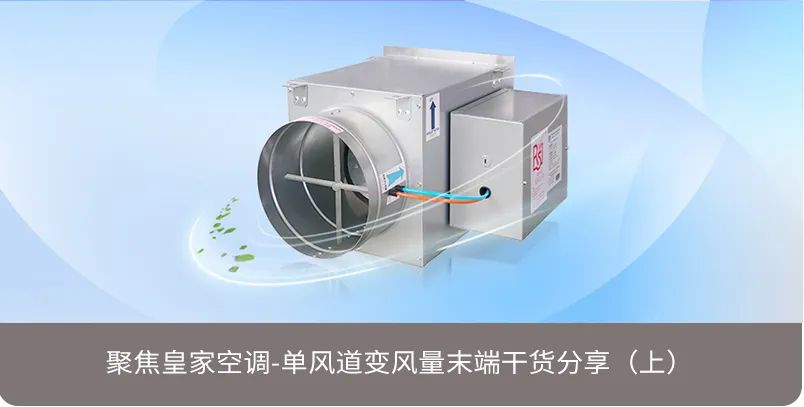

在变风量空调系统中，单风道变风量末端设备（VAV-BOX）是最常见的变风量末端装置之一。
其主要功能是根据房间的温度需求，自动调节送风量，使室内温度保持在设定范围内，以确保空间环境的恒定舒适。
通过上一章，我们深入了解了单风道变风量末端的测量原理，常见配件和应用等内容。
这章，我们将带领你认识一下单风道变风量末端的其他拓展应用。
配置墙装温控器，通过墙装温控器读取房间温度和作房间温度的设定，实现房间温度的控制
当没有条件在墙上安装温控面板时，有以下两种解决方式：
墙装温控器安装在天花回风口附近，通过BA/BMS系统作房间温度的设定。
每台VAV-BOX外接一个温度传感器，温度传感器放在就近回风口的位置，用于监测房间温度；
增加一个组态触摸控制屏，通过RS485线连接多台VAV控制器，可实现房间温度的设定，查看实际房间温度等功能。
当一个房间有两台送风的VAV-BOX，房间只允许安装一个墙装温控器进行控制时
(注：新项目设计时需避免这样的设计，当房间只允许一个温控面板，且房间温度场分布较均匀时，此房间应优先考虑选用一台VAV-BOX)
当两台VAV-BOX的设定风量范围完全一致时，VAV-BOX-01连接温控器，根据房间的温度变化，调节送风量；
VAV-BOX-01输出一组模拟量信号（0-10V/4-20mA）给到VAV-BOX-02，让VAV-BOX-02的送风量等于VAV-BOX-01的送风量。
当两台VAV-BOX的设定风量不一致时，有以下两种方案：
VAV-BOX-01连接温控器，根据房间的温度变化，调节送风量；
VAV-BOX-02连接外置的温度传感器，感应房间的温度；
VAV-BOX-01输出一组模拟量信号（0-10V/4-20mA）给到VAV-BOX-02，让VAV-BOX-02的设定温度等于VAV-BOX-01的设定温度。
VAV-BOX-01连接温控器，根据房间的温度变化，调节送风量；
VAV-BOX-01输出两组模拟量信号（0-10V/4-20mA）给到VAV-BOX-02，让VAV-BOX-02的设定温度值和房间温度值等于VAV-BOX-01控制器上的值。
当一个房间设置有送风和回风的VAV-BOX时
送风VAV-BOX-S连接房间温控器，作房间温度的控制；同时VAV-BOX-S会输出一组模拟量信号（0-10V/4-20mA）给到回风的VAV-BOX-R，让回风的VAV-BOX-R根据送回风的风量差或比例差，实现不同的回风量，维持房间正压。
